44kW アリガターシェア 刃の長さ1200mm 90x90mmまでの金属材料を切る

最大90×90mmの金属材料に対応する刃長1200mm・44kWアリゲーターシャー

製品概要

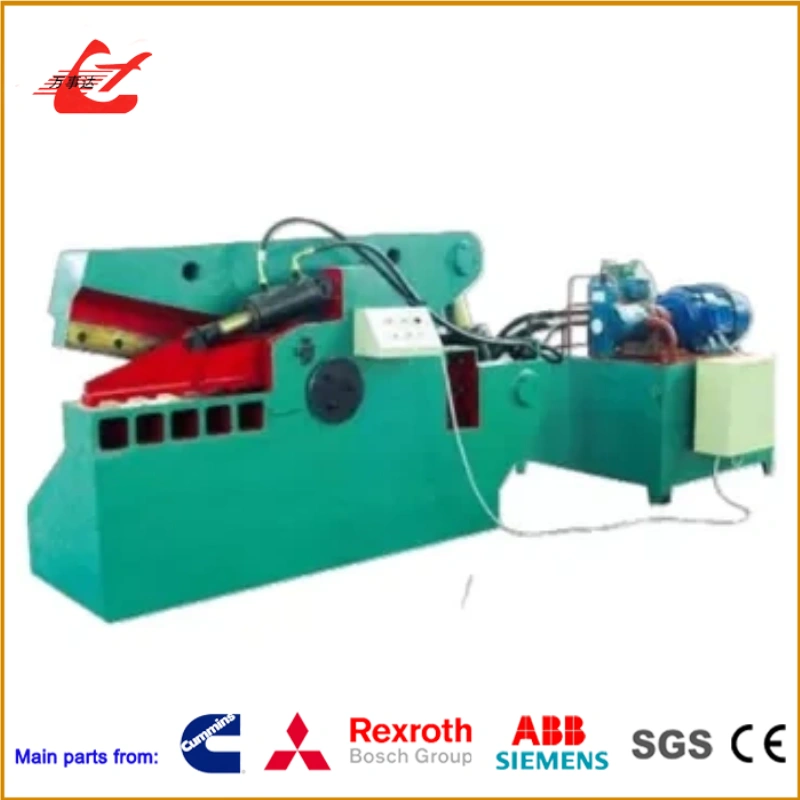

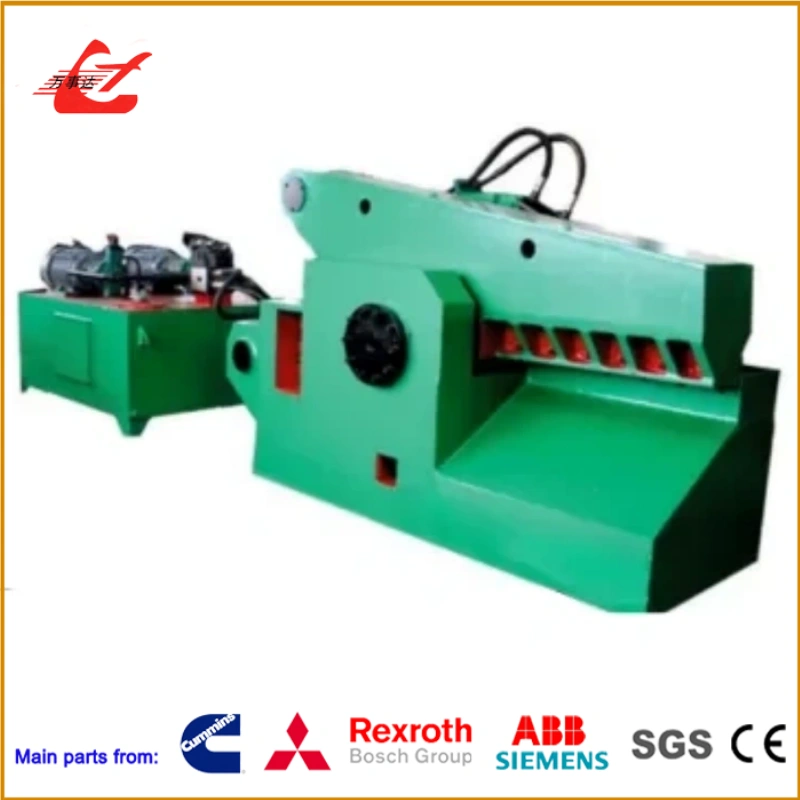

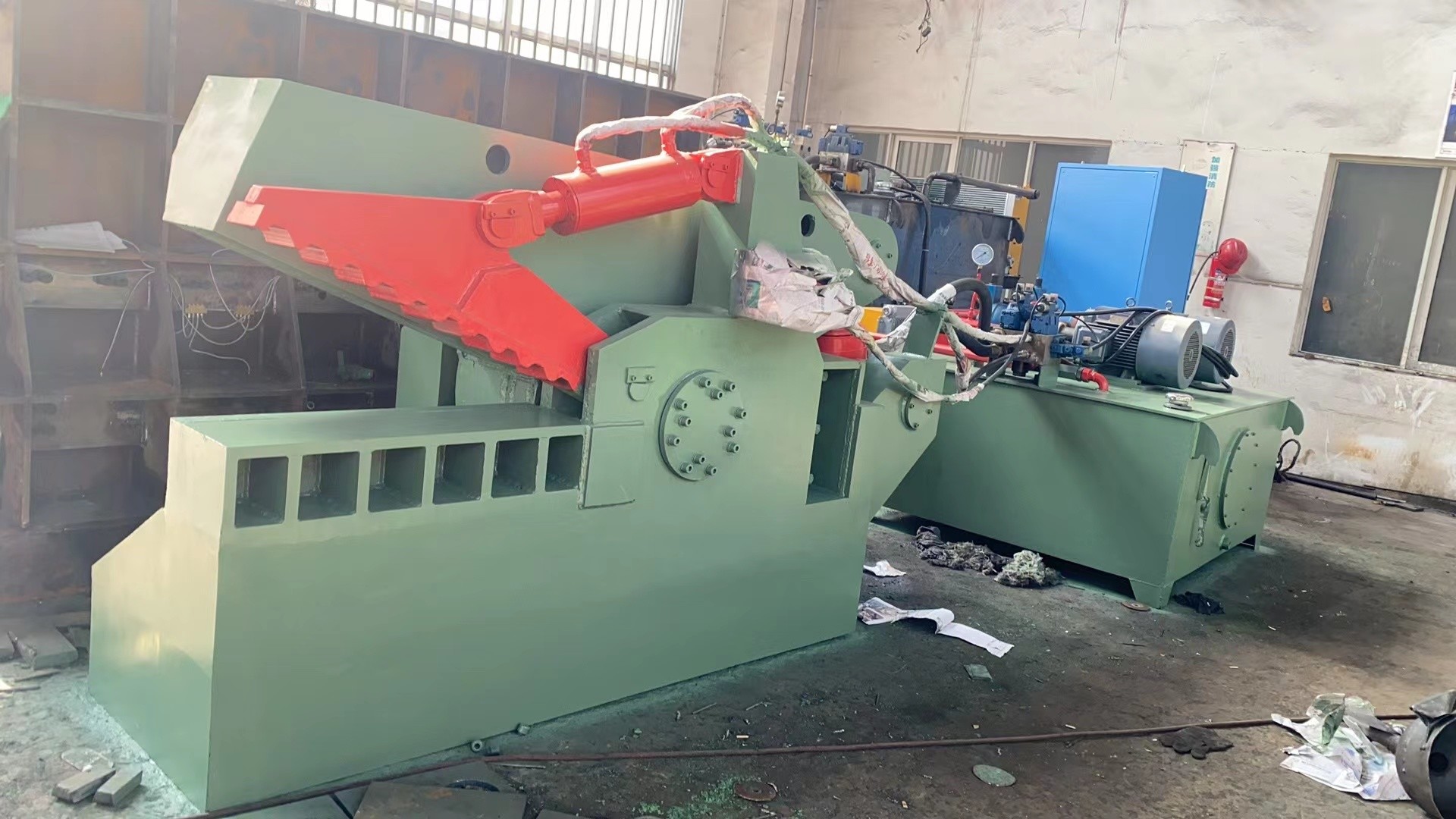

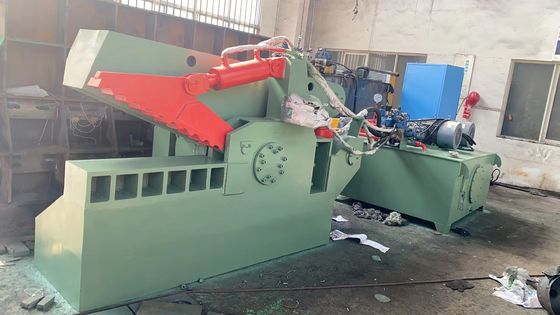

Q43-4000アリゲーターシャーは、リサイクルヤード、製鉄所、鋳造工場、金属加工工場、解体施設向けに開発された高耐久油圧式スクラップ切断機です。最大4000kNの切断力、1200mmの刃長、最大550mmの開口幅を備え、長尺・大型・異形のスクラップ金属を扱いやすい短尺ピースへ効率的に切断・減容します。

本油圧式アリゲーターシャーは、材質のグレードや実際の引張強度に応じて、最大90 × 90mmの角鋼および最大Φ100mmの丸鋼を処理できます。幅広の刃と大きな開口部により、棒鋼、パイプ、形鋼、異形鉄筋、構造材の端材、混合産業スクラップの切断に最適です。

毎分約13–20サイクルの高速切断が可能で、時間のかかる手作業切断に頼ることなく、リサイクル業者の処理効率向上をサポートします。44kWの油圧動力システムは、日常的な産業操業において実用的なエネルギー消費を維持しながら、安定した切断性能を発揮します。

Q43-4000は手動投入に対応し、手動制御またはPLC半自動システムのいずれでも操作可能です。この構成により、さまざまな作業環境に柔軟に対応できます。作業者は、異形スクラップの処理時には手動制御を使用し、反復的な切断作業には半自動運転を選択できます。

また、オープンな投入構造により長尺材を刃の間に直接セットできるため、投入前に特大スクラップを事前切断する手間が省けます。

課題

長尺や異形のスクラップ金属は、保管、輸送、選別、後工程のリサイクル設備への投入が困難です。棒鋼、パイプ、形鋼、解体構造材などは、実際の重量が比較的小さい場合でも過剰なスペースを占有しがちです。

よくある問題点：

• 長尺スクラップをトラックやコンテナに効率よく積載できない
• 大型材が溶解炉や金属ベーラーに入らない場合がある
• ガス切断には追加の人件費、燃料費、安全管理が必要
• 異形スクラップは積み重ねや取り扱いが困難
• 手作業による処理はリサイクル生産性全体を低下させる
• スクラップのサイズが不揃いだと後工程の生産が中断する恐れがある

これらの課題は人件費を増大させ、リサイクル可能な金属の価値や取り扱い効率を低下させます。

解決策

Q43-4000油圧式アリゲーターシャーは、特大のスクラップ金属をより短く均一なサイズに切断することで、実用的な解決策を提供します。4000kNの強力な切断力により、小型切断機では処理が難しい重量級スクラップにも対応します。

550mmの刃開口幅は嵩張る異形材に対しても十分なクリアランスを確保し、1200mmの刃長により複数の小径材や幅広スクラップを1回の動作で処理できます。

主なメリット：

• 4000kNの強力な油圧切断力
• 嵩張るスクラップに対応する550mmの大きな刃開口幅
• 1200mmの幅広切断刃
• 毎分13–20回の迅速な切断サイクル
• 手動およびPLC半自動の操作オプション
• 長尺鋼材に対応するオープン投入設計
• ガス溶断への依存度を低減
• スクラップの保管、輸送、溶解炉への投入が容易に
• シンプルな日常操作と便利なメンテナンス性

仕様

実際の切断能力は、材質グレード、形状、引張強度、投入位置、切断刃の状態によって異なります。

用途

Q43-4000産業用スクラップ切断機は以下に適しています：

• 金属スクラップリサイクルヤード
• 製鉄所および鋳造工場
• 金属加工工場
• 自動車解体施設
• 船舶解体・修繕ヤード
• 建築用鋼材リサイクル
• 機械製造工場
• 金属回収・加工センター

代表的な処理材料には、丸鋼、角鋼、鋼管、異形鉄筋、アングル鋼、チャンネル鋼、アルミ形材、軽量構造材スクラップ、製造端材などが含まれます。

動作原理

作業者は、手作業または適切なマテリアルハンドリング機器を使用して、スクラップ金属を開放された切断エリアにセットします。材料は油圧押さえ装置と切断刃の間に配置されます。

切断指令が作動すると、押さえ機構が材料をしっかりと固定します。続いて油圧シリンダーが上刃を押し下げ、最大4000kNの切断力を発生させます。

材料が切断されると刃は元の位置に戻り、作業者は次の切断のために残りのスクラップを前進させます。適切な作業環境下では、本機は毎分約13–20サイクルを完了できます。

手動操作は異形材を処理する際により細かな制御を可能にします。PLC半自動操作は反復的な切断作業に適しており、安定した作業リズムの維持に役立ちます。

機種の選び方

適切なアリゲーターシャーは、材料の寸法、強度、形状、および必要な時間あたり処理能力に応じて選定する必要があります。

Q43-4000は以下のような場合に最適です：

• 処理材に重量級の棒鋼、パイプ、構造材の端材が含まれる場合
• 丸鋼の直径が約100mm以下の場合
• 角鋼のサイズが約90 × 90mm以下の場合
• 1200mmの切断刃長が必要な場合
• スクラップが長すぎて直接のベーラー圧縮や炉投入ができない場合
• リサイクル工程において手動投入が適している場合
• 手動制御と半自動制御の両方が必要な場合

切断能力は材料の寸法だけで判断すべきではありません。高張力合金鋼、焼入れ鋼、結束スクラップ、中実鋼などは追加の技術的評価が必要となる場合があります。ご注文前に材料の写真、寸法、鋼種グレード、希望の生産能力をお知らせください。

よくあるご質問（FAQ）

Q43-4000アリゲーターシャーで切断できる材料は何ですか？

棒鋼、鋼管、異形鉄筋、アングル鋼、チャンネル鋼、各種形材、製造端材、その他長尺の金属スクラップ向けに設計されています。極めて硬い合金鋼や焼入れ材については、処理前に技術的な確認が必要です。

100mmの丸鋼は切断できますか？

参考最大能力はΦ100mmの丸鋼です。実際の切断性能は、鋼種グレード、引張強度、刃の状態、材料の配置位置によって異なります。最終確認をご希望の際は、材質グレードをお知らせください。

手動操作とPLC半自動操作の違いは何ですか？

手動操作では作業者が切断動作を個別に制御できるため、異形スクラップの処理に適しています。PLC半自動操作はあらかじめ設定されたシーケンスに従って動作を行い、反復切断時の作業効率を向上させます。

材料はどのように機械へ投入されますか？

標準モデルは手動投入方式を採用しています。長尺材や重量材については、作業環境に応じてクレーン、グラップル、フォークリフトなどの外部荷役機器を使用してセットすることも可能です。

刃の交換頻度はどのくらいですか？

刃の寿命は材料の硬度、切断頻度、操作方法、メンテナンス状況によって異なります。定期的な刃の点検、正しい材料配置、過負荷切断の防止により、刃の寿命を大幅に延ばすことができます。
