2000mm ブレード カスタマイズ可能なガントリーシャー、工業環境での正確で高速な切断に最適

製品概要

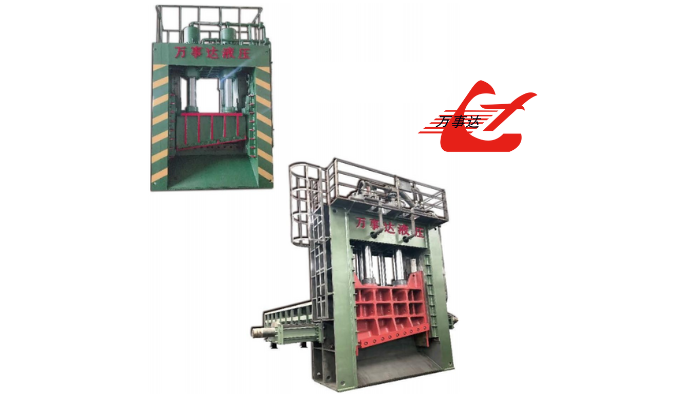

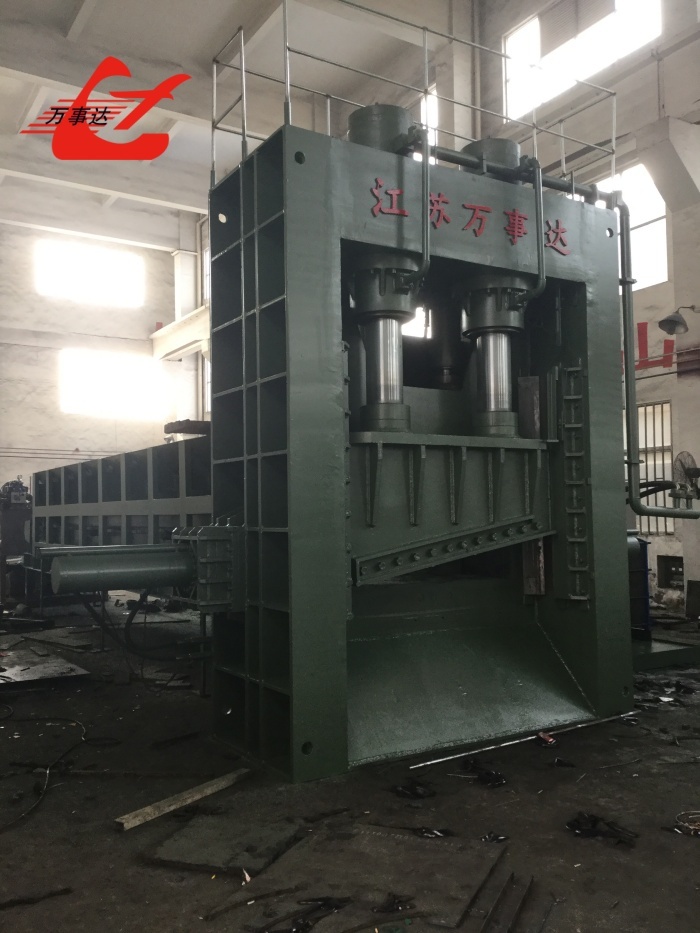

Q43L-8000油圧ガントリーシャーは、大量の鉄スクラップを継続的に処理する必要がある大規模スクラップヤード、製鋼所、鋳造所、金属リサイクルセンター向けに設計されています。8000kNの切断力、2000mmの切断刃、8000×1950×900mmのチャージングボックスを備え、長尺で不規則な鉄スクラップをコンパクトで扱いやすい قطعةに変換します。

手動での事前切断に頼る代わりに、オペレーターは混合スクラップを大きなチャンバーに直接投入できます。本機は、協調された油圧システムを通じて、圧縮、送り込み、クランプ、せん断を完了します。これにより、輸送、選別、炉への投入のためのスクラップサイズの一貫性を高めながら、取り扱い時間を短縮できます。

Q43L-8000は、扱いにくい材料をよりクリーンで均一な炉投入材に変えることで、回収スクラップの価値を向上させたい企業に特に適しています。

原因

長尺鋼材、パイプ、プレート、解体構造物は、日々のリサイクル作業にいくつかの問題を引き起こします。過剰な保管スペースを占め、輸送コストを増加させ、コンテナや炉への積み込みが困難です。

従来の火炎切断は熟練した作業員を必要とし、燃料を消費し、しばしば一貫性のない結果を生み出します。小型シャーでは、材料を事前に準備する必要がある場合もあり、大量の混合スクラップを扱う際の生産性を制限します。

高容量のリサイクル施設にとって、真の課題は単に金属を切断することではありません。それは、手作業の介入を減らしながら、嵩高い材料の積み込み、圧縮、送り込み、せん断を行う安定したプロセスを確立することです。

解決策

Q43L-8000は、大型のチャージングチャンバーと強力な油圧圧縮、自動送り込みシステムを組み合わせています。バラのスクラップはチャンバー内に保持され、制御された形状に圧縮され、切断ヘッドに向かって押し出されます。

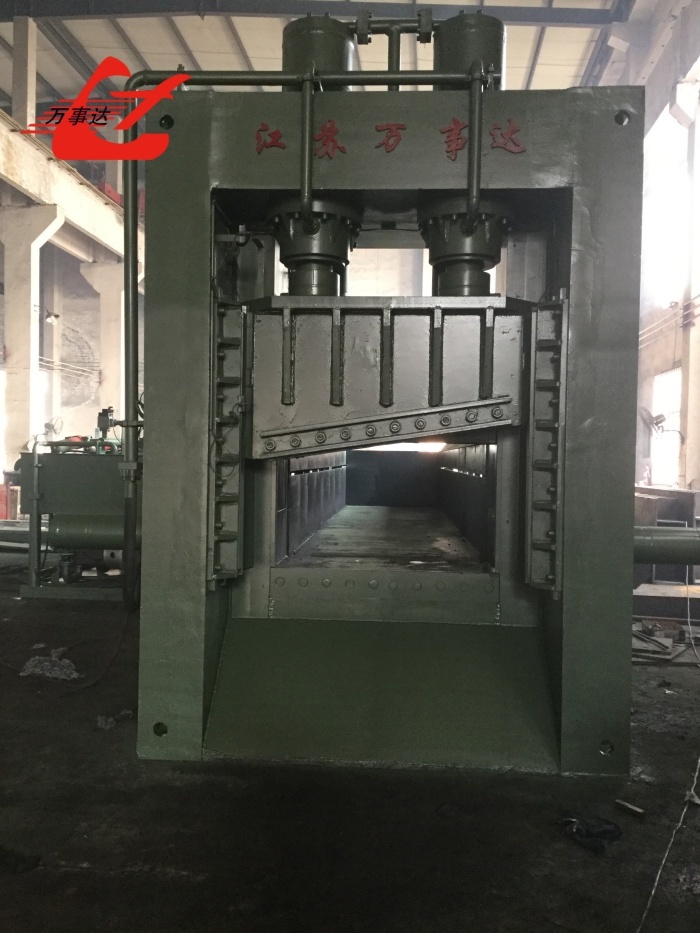

強化されたガントリー構造は、繰り返し行われる高圧サイクルに耐え、2000mmのブレードは広い切断エリアを提供します。PLC制御は各動作を調整し、本機が約2〜3カット/分の安定した作業リズムを維持するのに役立ちます。

主な購入者メリットは以下の通りです。

• 積み込み前の手作業による準備の削減
• 混合および不規則なスクラップの安定した送り込み
• さまざまなリサイクル要件に対応する調整可能な切断長
• 便利な生産制御のためのリモート操作
• メンテナンスを容易にするための交換可能なブレードと摩耗部品
• カスタマイズ可能な電圧、周波数、電気構成

仕様

用途

Q43L-8000は以下の処理に適しています。

• 鋼板および生産オフカット
• 丸棒、角棒、鉄筋
• パイプ、チューブ、アングル、チャンネル
• 自動車フレームおよび解体部品
• 解体プロジェクトからの構造用鋼
• リサイクルヤードからの混合鉄スクラップ
• 製鋼所および鋳造所からのリターンスクラップ

実際の切断性能は、材料グレード、壁厚、形状、積み込み配置、および複数ピースを一緒に切断するかどうかによって異なります。

仕組み

まず、マテリアルハンドラーによってスクラップがチャージングボックスに投入されます。油圧カバーがチャンバー内の材料を圧縮・安定化させます。次に、送り込みシリンダーが、設定された送り込み距離に従って圧縮されたスクラップを切断刃に向かって押し出します。

切断前に、クランプ装置が材料を所定の位置に保持します。メインカッティングシリンダーがブレードを下方に駆動し、せん断動作を完了します。切断された材料が排出された後、送り込みと切断のシーケンスが自動的に繰り返されます。

この統合されたワークフローにより、1台の機械で、別々のワークステーション間でスクラップを繰り返し移動することなく、複数の処理ステージを実行できます。

選び方

ガントリーシャーを選択する前に、購入者は日々の処理量、最大材料寸法、鋼材グレード、必要な出力長、地域の電力供給、積み込み設備を評価する必要があります。

Q43L-8000は、嵩高い鉄スクラップの安定した供給と、大規模な処理ラインのための十分なスペースがある施設に推奨されます。材料が主に薄いシートスクラップの場合は、小型シャーまたは金属ベーラーの方が運用効率が高い可能性があります。非常に厚い合金鋼は、モデルを確定する前に別途評価する必要があります。

スクラップの写真、寸法、壁厚、および予想される時間あたりの処理能力を提供することで、Q43L-8000が適切なソリューションであるかどうかの判断に役立ちます。

よくある質問

Q43L-8000はどのような材料を処理できますか？

鋼板、パイプ、形材、棒材、構造用オフカット、解体された鋼材部品など、一般的な鉄スクラップ用に設計されています。特殊合金や例外的に厚い材料には技術的な確認が必要です。

切断長は調整できますか？

はい。送り込み距離は、必要な出力サイズに合わせて設定できます。達成可能な精度は、スクラップの形状と圧縮状態によって異なる場合があります。

機械はどのように操作されますか？

シャーはPLC制御を使用し、リモートコントロールで操作できます。通常の生産、調整、メンテナンスのために、自動モードと手動モードを提供できます。

機械はどのように積み込まれますか？

通常、マテリアルハンドラーまたはグラブクレーンを使用して、スクラップをチャージングボックスに積み込みます。積み込み設備は、ヤードのレイアウトと材料の量に応じて選択する必要があります。

電圧と制御システムはカスタマイズできますか？

はい。電気システムは、仕向国の電圧と周波数に合わせて構成できます。購入者の生産および安全要件に応じたオプション構成についても相談できます。
