ヘビーデューティ 500トン ディーゼルエンジン搭載 ガントリーシャー 廃金属加工用

製品概要

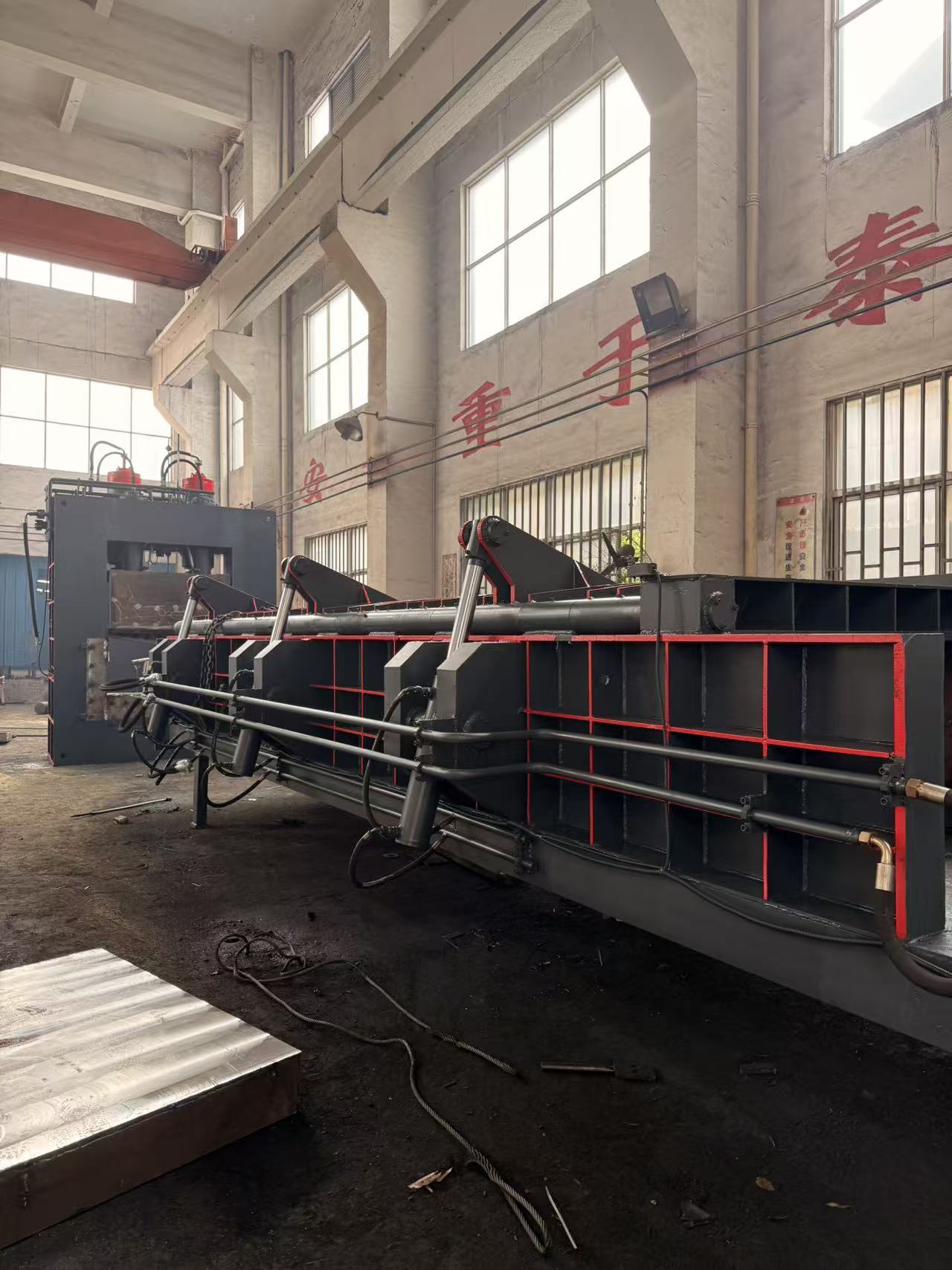

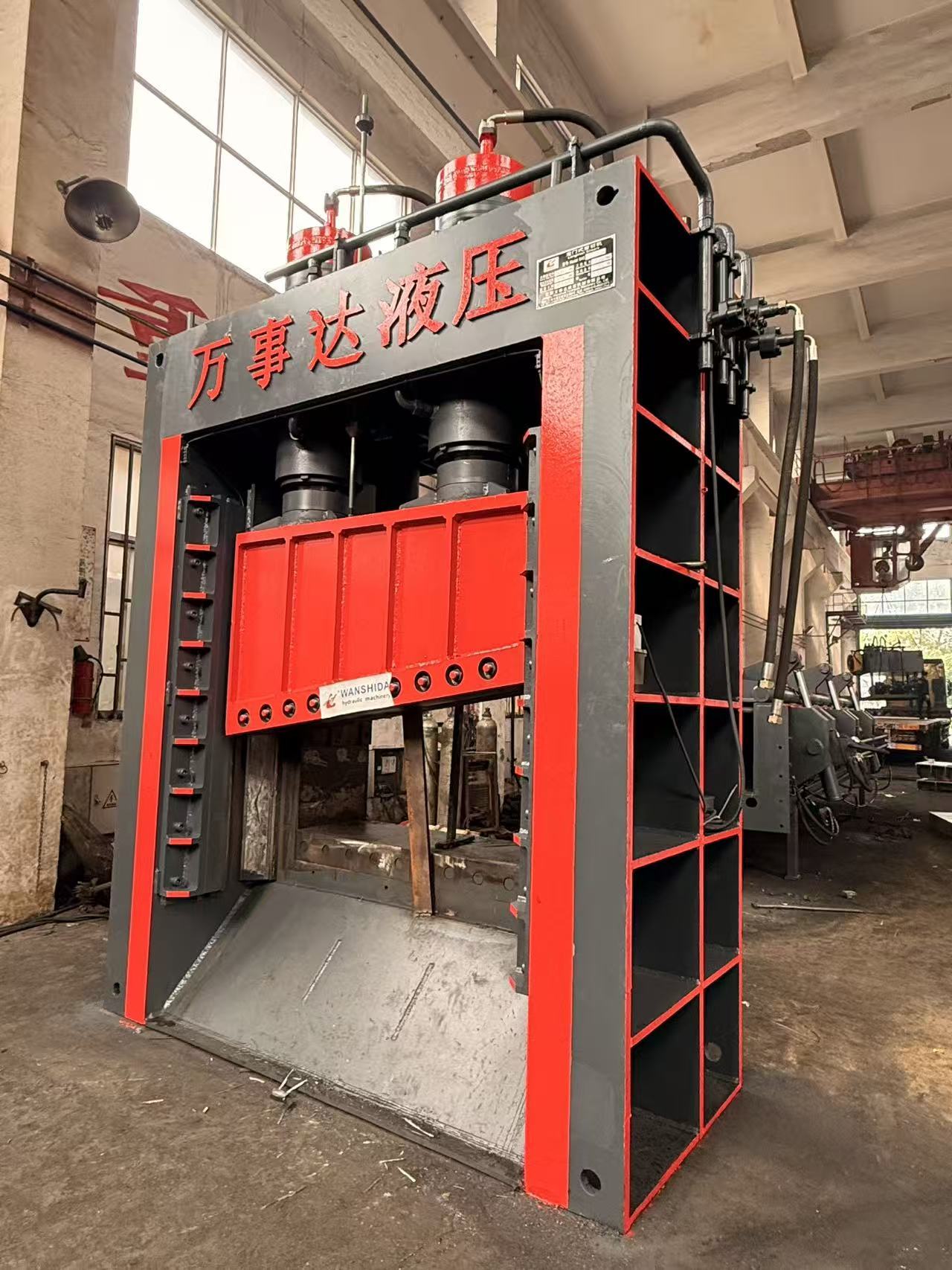

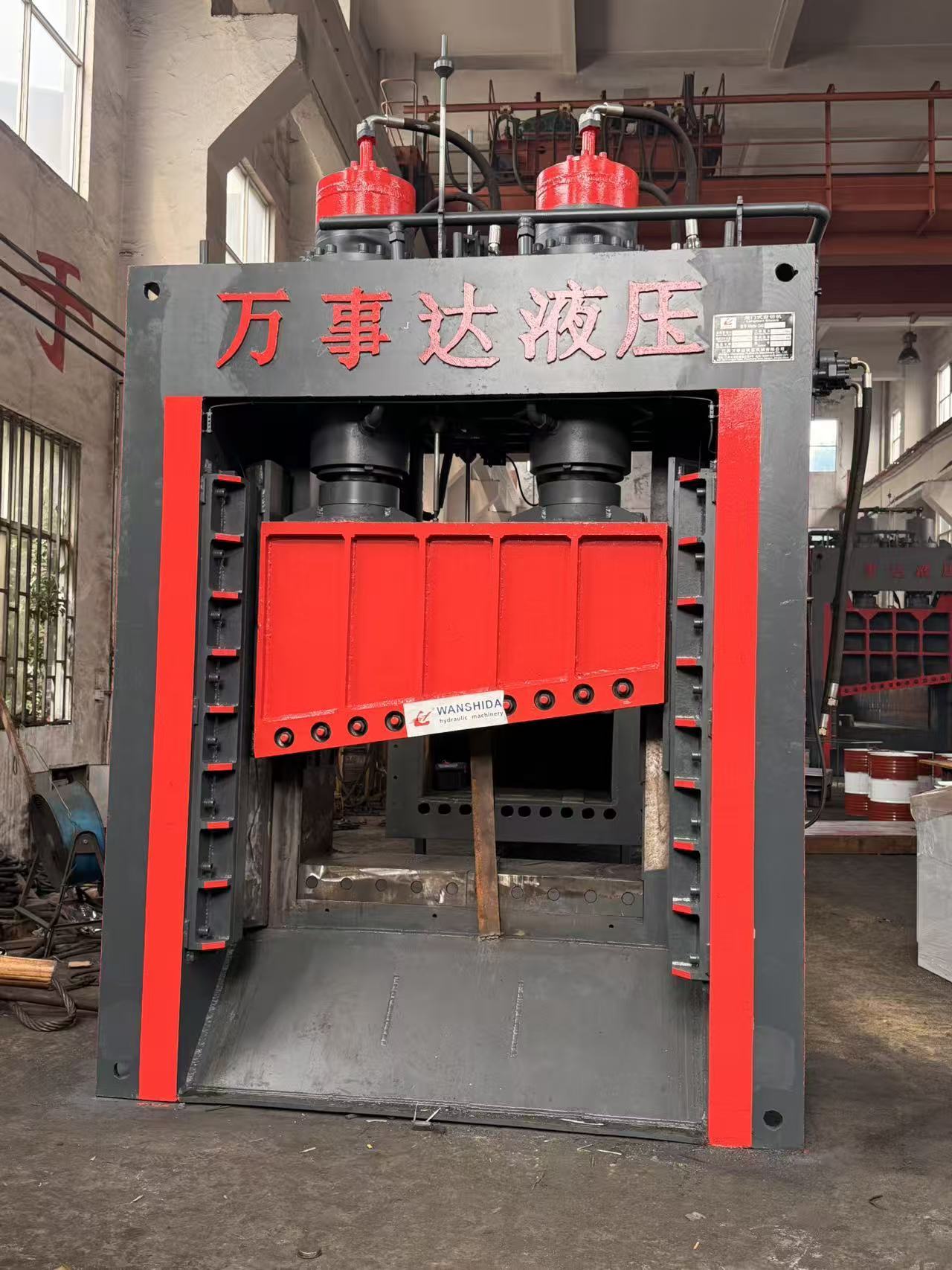

Q43L-5000Bディーゼル駆動ガントリーシャーは、長尺でかさばる不規則な金属を炉で処理できるコンパクトなサイズに切断するために設計された、ヘビーデューティなスクラップ金属処理機械です。総せん断力500トン、刃幅1,400mm、大型の6,000×1,350×750mmの投入チャンバーを備え、大量のスクラップヤード、製鋼所、リサイクルセンター、解体作業に適しています。

外部電源に完全に依存する固定式スクラップシャーとは異なり、Q43L-5000Bは80kWのディーゼルエンジンを搭載しています。この独立した電源システムにより、遠隔地のリサイクルサイト、一時的な処理ヤード、港湾、電力供給が限られている、または不安定な場所で特に実用的です。

自動制御システムは、材料の供給、圧縮、せん断を連携させます。プッシュ速度の調整により、オペレーターはさまざまな種類のスクラップを効率的に処理しながら、安定した生産リズムを維持できます。

原因

長尺鋼材、パイプ、プレート、構造用スクラップは、輸送、保管、溶解炉への直接投入が困難です。手動切断装置でこれらの材料を処理すると、人件費が高く、切断サイズが不均一になり、作業現場の安全性が低下する可能性があります。

スクラップリサイクラーは、次のような運用上の課題にも直面する可能性があります。

• 過大なスクラップは過剰な保管スペースと輸送スペースを占有する
• 不規則な材料は炉への投入が困難
• 手動の火炎切断は燃料を消費し、熟練した作業員が必要
• 固定式の電動機は遠隔地で効果的に稼働できない
• 制御されていない供給は切断効率を低下させ、装置を損傷する可能性がある

解決策

Q43L-5000Bは、油圧供給、材料圧縮、強力なせん断を1つの統合システムに組み合わせています。スクラップは長尺の投入チャンバーに投入され、油圧プッシャーシリンダーによって切断エリアに押し込まれます。2つのプレスシリンダーが材料を固定・圧縮し、ツインせん断シリンダーが切断ストロークを完了します。

500トンのせん断力により、丸棒、角棒、鋼板、パイプ、軽量構造材などの一般的な炭素鋼スクラップを処理できます。ディーゼル駆動設計は、工場電気インフラへの依存を減らし、自動制御は生産性と運用の一貫性を向上させます。

主な利点:

• 独立したディーゼル電源システム
• ヘビーデューティな500トンせん断能力
• 長尺・不規則スクラップ用の大型チャンバー
• 自動供給、プレス、切断制御
• 調整可能な油圧プッシュ速度
• 連続運転用の空冷油圧システム
• 手動処理および火炎切断の必要性の低減

仕様

切断能力は、材料のグレード、形状、供給方法、実際の運転条件によって異なる場合があります。

用途

Q43L-5000B油圧ガントリーシャーは、以下に使用できます。

• スクラップ金属リサイクルおよび選別ヤード
• 製鋼所および鋳造準備ライン
• 船舶解体および産業解体プロジェクト
• 鋼管、形材、棒材、鋼板の切断
• 解体および構造用鋼スクラップの処理
• 信頼性の高い産業用電源がない遠隔地

仕組み

スクラップ材料は、クレーンまたはマテリアルハンドラーによって投入チャンバーに投入されます。油圧プッシャーは、調整可能な速度でスクラップを切断ヘッドに向かって移動させます。次に、プレスシリンダーが材料を固定・圧縮し、切断中の移動を防ぎます。

材料が所定の切断位置に達すると、せん断シリンダーがブレードを下方に駆動します。処理されたスクラップは、より短く、より扱いやすいピースに排出されます。その後、自動サイクルが繰り返され、繰り返しの手動操作が減り、安定した出力を維持するのに役立ちます。

選び方

スクラップガントリーシャーを選択する際、購入者は公称せん断力だけでなく、材料の種類、厚さ、長さ、硬度を考慮する必要があります。

Q43L-5000Bは、以下の場合に推奨されます。

• 長尺またはかさばるスクラップに連続供給が必要な場合
• 材料に中程度または重度の鋼材が含まれる場合
• ディーゼル駆動機械が好ましい場合
• 現場の産業用電力へのアクセスが限られている場合
• アリゲーターシャーよりも高い生産性が必要な場合

異常に硬い合金鋼または特大のソリッド材料の場合は、構成を確認する前にサンプルまたは詳細な材料寸法を提供する必要があります。

よくある質問

Q43L-5000Bで切断できる材料は何ですか？

パイプ、丸棒、角棒、鋼板、形材、軽量構造鋼などの一般的な炭素鋼スクラップ用に設計されています。合金鋼および高強度材料には、別途技術的な確認が必要です。

実際の生産能力はどのくらいですか？

実際の処理量は、スクラップの密度、材料のサイズ、オペレーターの投入効率、必要な切断長、材料の硬度によって異なります。機械の理論的なせん断周波数は、1分あたり3～4サイクルです。

機械は外部電源が必要ですか？

メイン油圧システムは80kWのディーゼルエンジンで駆動されます。24Vバッテリー電源が機械の電気制御システムをサポートします。

投入チャンバーと制御システムはカスタマイズできますか？

はい。チャンバーの寸法、供給方法、制御機能、安全保護、その他の詳細は、購入者の材料および運用要件に合わせて調整できます。

設置およびオペレーターのトレーニングは利用可能ですか？

はい。設置ガイダンス、コミッショニングサポート、操作マニュアル、オペレーターのトレーニングは、プロジェクトの場所とサービス要件に応じて提供できます。
