電動ハンドバルブ制御 1600 kN 力の 25MPa のスクラップリサイクルのための水力金属バレー

電動ハンドバルブ制御油圧金属ベーラー 1600 kN 力 25MPa スクラップリサイクル用

製品概要

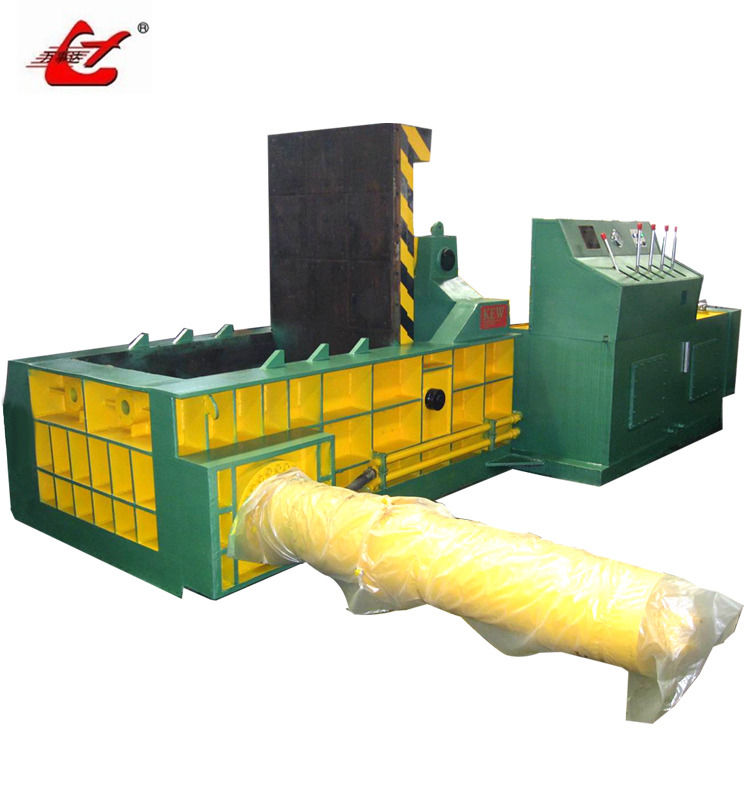

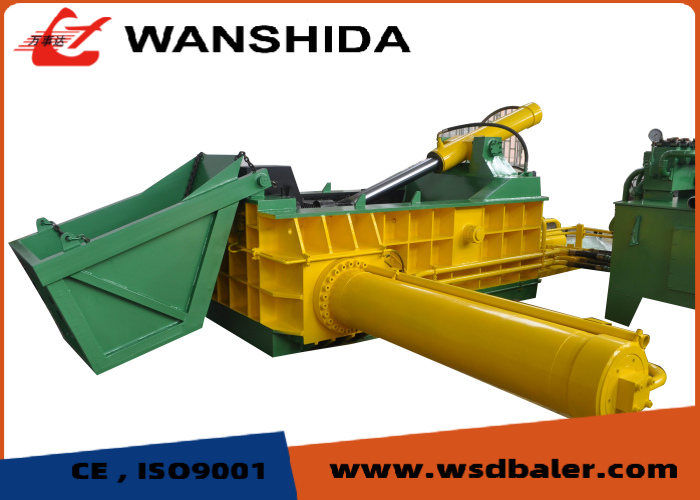

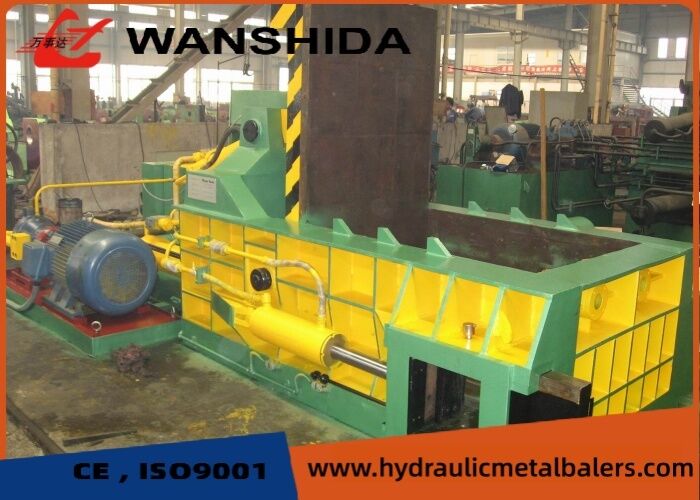

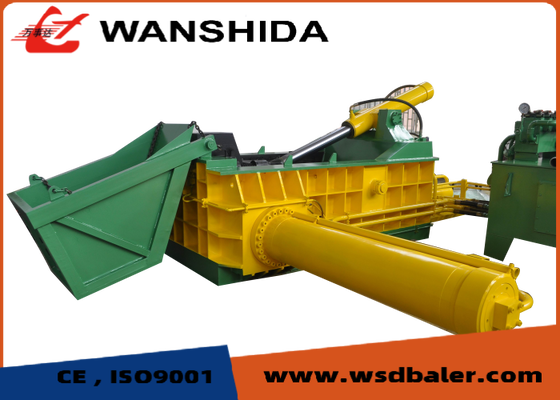

Y83-160 メタルベーラーは、ばらばらの鉄および非鉄金属を高密度の輸送可能なベールに圧縮するように設計された 160 トンの油圧スクラップ プレスです。公称力 1600 kN、圧縮チャンバー 1600 × 1000 × 800 mm、推定処理能力 2 ～ 3 トン/時を備え、中小規模のリサイクル作業において、生産量、機械の設置面積、設置電力の間で実用的なバランスを実現します。

この油圧式金属ベーラーは、350 × 350 mm または 400 × 400 mm の正方形セクションのベールを製造でき、ベールの長さは約 400 ～ 600 mm に調整できます。 1800 kg/m3 を超えるベール密度は、スクラップヤードの保管容積を削減し、トラックやコンテナの積載効率を向上させ、製鉄所、鋳物工場、その他の下流の金属加工業者向けに一貫した原料を準備するのに役立ちます。

標準的な機械は手動油圧バルブ制御とターンアウトベール排出を使用します。 PLC半自動制御、遠隔操作、供給コンベア、油冷却システム、およびカスタマイズされた電気構成は、購入者の動作要件に従って提供できます。

原因: 緩んだ金属スクラップが取り扱いや輸送の問題を引き起こす理由

圧縮されていない鋼鉄スクラップ、シート端材、ワイヤー、混合軽金属は、倉庫やコンテナのスペースを過剰に占有します。形状が不規則なため、材料を積み重ねるのが難しく、不安定な荷重が生じ、繰り返しの取り扱いが必要になります。

これらの問題により、次のような問題が発生する可能性があります。

• トンあたりの輸送コストが高い
• 保管スペースの非効率的な使用
• 材料の仕分けと積み込みが難しい
• 炉用の不安定な原料
• 労働力と処理時間の増加

解決策: 効率的な金属リサイクルのための高密度で均一なベール

Y83-160 油圧スクラップ金属ベーラーは、チャンバーの蓋と圧縮ラムを通して制御された油圧を加えます。ばらばらのスクラップは、保管、計量、取り扱い、輸送が容易なコンパクトで均一なベールに圧縮されます。

大きなローディング チャンバーは混合バッチを受け入れ、材料の準備時間を短縮します。ベールセクションの 2 つのサイズを利用できるため、購入者は完成したベールを炉の開口部、倉庫のレイアウト、吊り上げ装置、またはコンテナの積み込み計画に合わせることができます。

その他の利点は次のとおりです。

• 軽および中スクラップの圧縮力 1600 kN
• 定格処理能力 2000 ～ 3000 kg/h
• 積み重ねや輸送に適したコンパクトなベール
• ベールの取り出しに便利なターンアウト排出機能
• 30kWの設置電力
• オプションの PLC 自動化による手動操作
• 電圧、制御方式、給電方法をカスタマイズ可能

仕様

実際の生産量とベール重量は、スクラップの種類、元のかさ密度、ピースサイズ、オペレーターの供給速度、選択したベール寸法、および制御構成によって異なります。最終的な技術的な詳細は、購入者の資料に従って確認する必要があります。

応用

Y83-160 金属リサイクルベーラーは、安定した 2 ～ 3 t/h の処理と、炉ですぐに使用できるコンパクトなベールを必要とするリサイクル施設に適しています。

典型的なアプリケーションには次のようなものがあります。

• スクラップ鉄鋼ヤード: 軽鋼スクラップ、薄板、製造端材および混合圧縮性鋼
• 金属加工工場: スタンピングスケルトン、パンチスクラップ、ワイヤー、不合格の金属部品
• 鋳物工場および製鉄所: 炉への供給をより便利にするための均一な装入材料の準備
• 自動車の解体: 水抜きされたボディシートの端材と適切なサイズの車両金属部品
• 非鉄リサイクル: 材料固有の試験後のアルミニウムおよび銅のスクラップ
• 収集および転送ステーション: 保管またはコンテナ輸送前の減容

特大の構造用鋼および重量セクションは、積み込む前に事前に切断する必要があります。密封されたシリンダー、加圧容器、爆発物、可燃性残留物、危険物をベーラー内に決して置かないでください。

仕組み

1. 準備されたスクラップは、手動、グラブ、またはコンベヤーによって 1600 × 1000 × 800 mm の圧縮チャンバーにロードされます。
2. チャンバーの蓋が閉じると、緩んだ材料が封じ込められ、事前に圧縮されます。
3. 油圧ラムは圧力を加え、スクラップを選択したベールセクションと長さに圧縮します。
4. 圧縮が完了すると油圧が解放されます。
5. ターンアウト機構は完成したベールをチャンバーから排出します。
6. オペレーターはベールを取り出し、チャンバーをチェックし、次の作業サイクルを開始します。

適切な金属ベーラーの選び方

材質の種類を確認する

材質が軽鋼スクラップ、シート端材、ワイヤー、アルミニウム、銅、または混合金属であるかどうかを識別します。最大ピースサイズとプレカットの要否も合わせてご確認ください。

必要な出力を計算する

Y83-160の参考能力は2～3t/hです。 1 日あたりの生産量を計算するときは、材料の仕分け、チャンバーへの装填、ベールの取り出し、および通常の作業休止のための時間を考慮してください。

ベールの寸法を選択してください

より小さなベールセクションまたは炉開口部が必要な場合は、350 × 350 mm を選択してください。より大きなベールが保管、吊り上げ装置、またはコンテナの積み込みに適している場合は、400 × 400 mm を選択してください。

制御システムを選択してください

手動油圧バルブ制御により、操作が簡単になり、メンテナンスが容易になります。 PLC 半自動制御は、反復可能な作業サイクルが必要で、オペレータの操作が少なくて済む場合に推奨されます。

設置条件を確認する

機械の構成を最終的に決定する前に、現地の電圧、周波数、三相電源、基礎、給電アクセス、周囲温度、油冷却要件、ベール除去スペースを確認してください。

よくある質問

1. Y83-160 メタルベーラーはどのような材料を処理できますか?

軽鋼スクラップ、シート端材、プレス加工廃材、ワイヤー、その他の圧縮性金属に適しています。アルミニウムや銅も加工できますが、予想されるベール密度と供給方法は購入者の実際の材料を使用して評価する必要があります。

2. 能力は常に 2 ～ 3 トン/時間ですか?

いいえ、記載されている容量は参考範囲です。実際の生産量は、スクラップのかさ密度、ピースサイズ、選別効率、積載方法、オペレーターの経験、および選択した制御システムによって異なります。

3. どのベールサイズを選択すればよいですか?

350 × 350 mm のセクションは、より小さなベールまたは炉の開口部が必要な場合に適しています。 400 × 400 mm のオプションは、ベールの総数を減らし、より大型の荷役装置に適しています。ベールの長さは規定の範囲内で調整可能です。

4. 機械は PLC またはリモート コントロールを使用できますか?

はい。標準構成では手動油圧バルブ制御を使用します。 PLCの半自動操作と遠隔制御は、購入者の好みの作業シーケンスに従ってカスタマイズできます。

5. どのようなアフターサポートが受けられますか?

WANSHIDA は、設置ガイド、操作文書、スペアパーツのサポート、およびリモート技術支援を提供します。必要に応じて、オンサイトでの設置と試運転も手配できます。標準保証は 12 か月ですが、最終契約に応じて異なります。

適合する Y83-160 金属ベーラーの提案を受け取るには、スクラップの種類、最大材料サイズ、必要な 1 日あたりの処理能力、推奨されるベール サイズ、および現地の電源を提供してください。
