製品概要

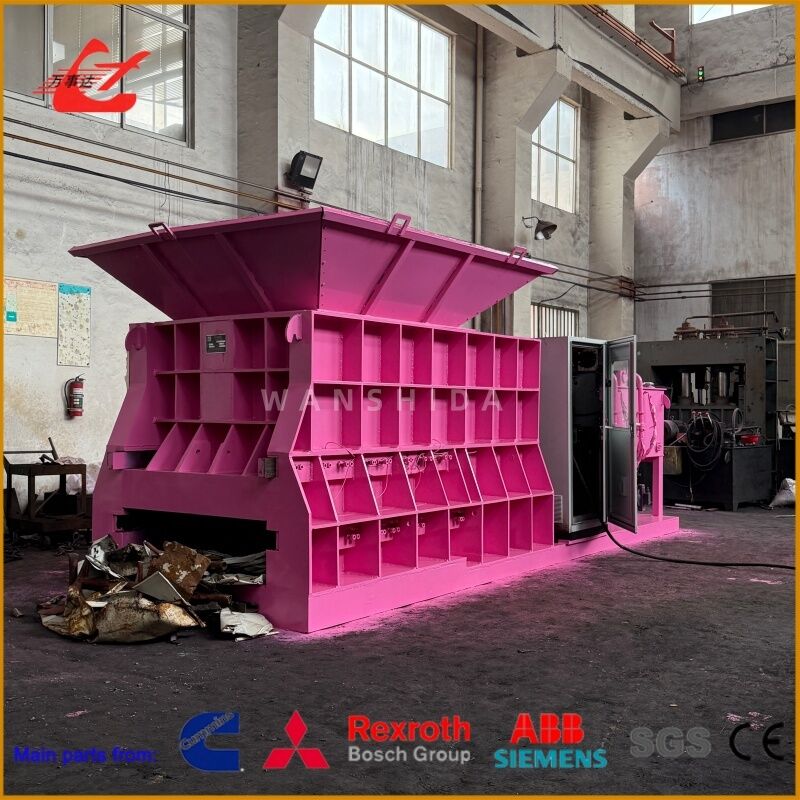

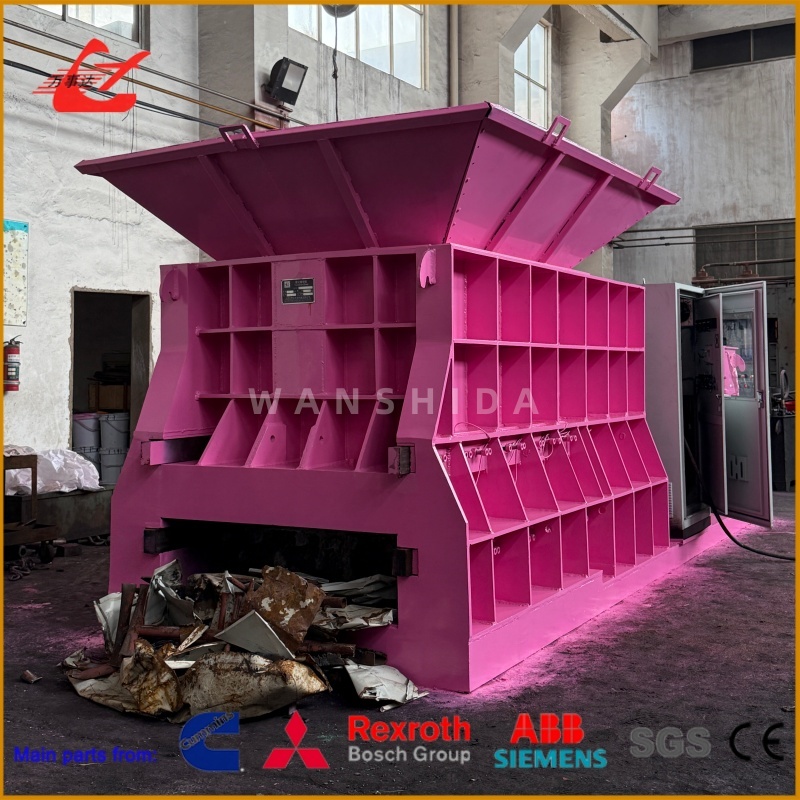

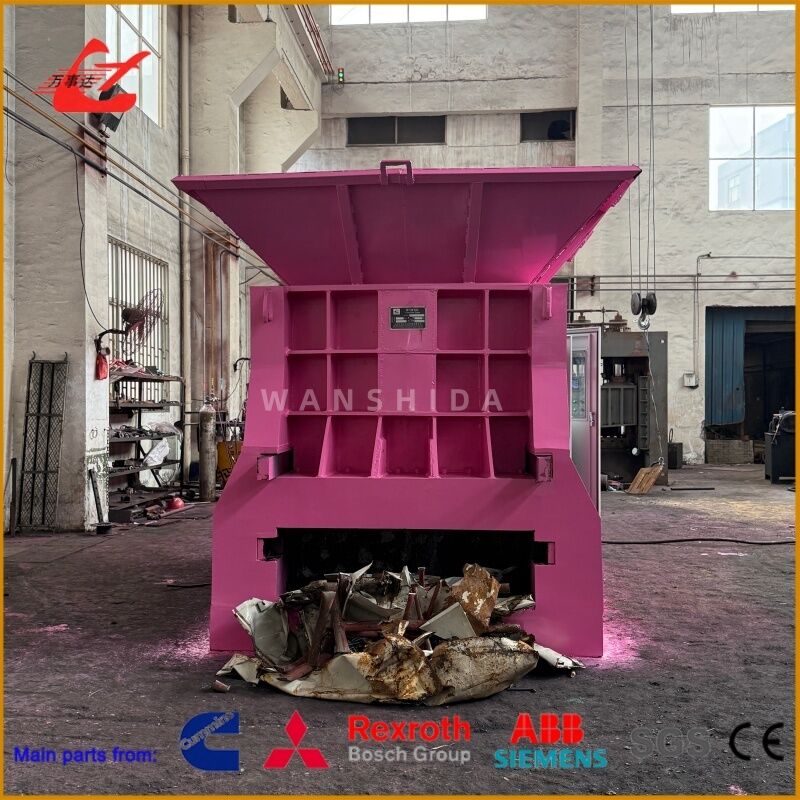

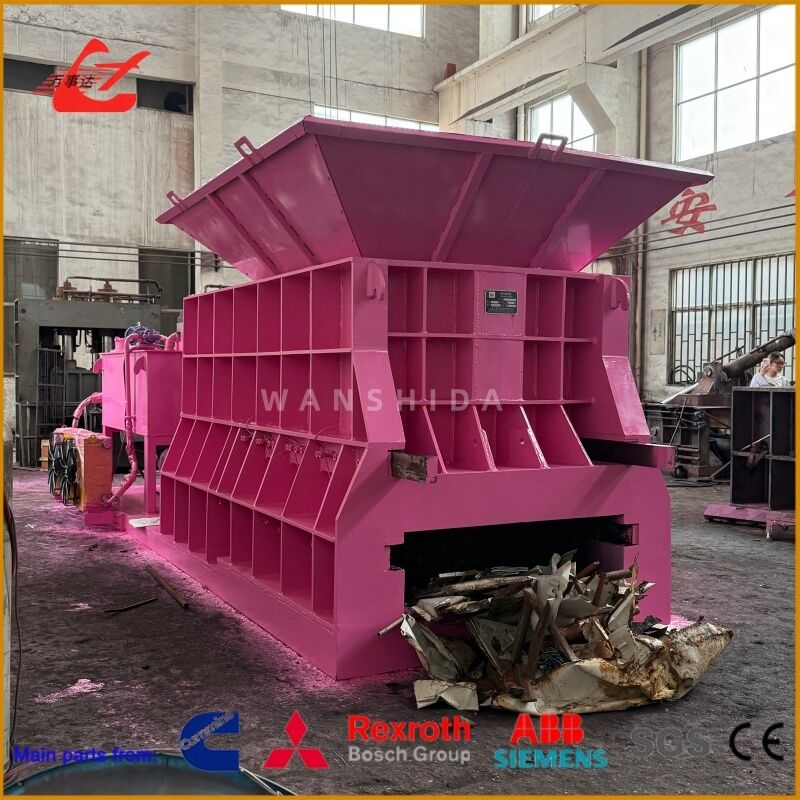

Q43W-4000コンテナシアは,大規模な建設なしで,高い切断力を必要とするリサイクルヤードのために開発された統合された水力廃棄物処理マシンです.永久に固定された加工ライン.

箱型構造は,スクラップの積載,材料の圧縮,水力給餌,切断を1台のマシンで組み合わせます.これは,別々のプレスとシール間で緩いスクラップを移動する必要性を軽減します.リサイクル会社に よりコンパクトで組織的な作業場を作る手助けをする.

4000kNの切断力,1400mmの刃,毎分約2~3回切断頻度 Q43W-4000は,混合鋼のスクラップ,パイプ,プロファイル,金属板の廃棄物と解体された構造部品.

機械は拡張された積載箱,リモコン,集中潤滑,水力油冷却,保護蓋,平衡装置,およびオプションの牽引システムでカスタマイズできます.これらの構成は,箱シアが異なるスクラップヤードレイアウトに適応することを可能にします作業環境と物料の積載方法

原因: 固定 的 な 加工 ライン は 廃品 工場 の 柔軟性 を 制限 する

廃金属の供給源,形状,貯蔵位置は頻繁に変化する.リサイクルヤードは,ある期間に解体廃棄物,別の期間に生産廃棄物または自動車金属を処理する.

永久に固定された切断線は いくつかの課題を生むことができます.

• 敷地内での長距離物資輸送路線
• 倉庫と切断領域の間の繰り返し取り扱い
• 廃品堆を移動する際の柔軟性が限られている
• 分離された圧縮装置と切断装置に対する高スペース要求
• 掘削機が荷物を運ぶのは困難です
• 大型固定機械のための建築工事
• 積載面積を拡大する能力が限られている

切断機自身に十分な力がある場合でも,これらの問題は効率を低下させる可能性があります.

解決法: コンパクトな箱型システムにスクラップ処理を統合する

Q43W-4000型箱型スクラップシアは,主要な加工機能を1つの調整された構造に配置します.スクラップは直接箱に積まれ,圧縮され,別の機械に転送されずに切断頭に向かって押し付けられる..

この統合設計には,いくつかの実用的な利点があります.

• 狭い作業場のためのコンパクトな配置
• 直接掘削機または水力握り式積載
• 内部物質移転の減少
• 柔軟な積載箱配置
• 敷地の再配置のためのオプションの車輪と牽引点
• 設置のための調整可能な水平化装置
• 独立した水力発電システム
• 動力装置の保護カバーのオプション
• 適切な視界位置から遠隔操作
• 中央化潤剤 ルーチンメンテナンスを容易にする

牽引配置は,工業現場内の制御された再配置のために設計されています.これは自動的に機械を公共道路輸送に適しているわけではありません.

仕様

最終的なパワー,重量,構造構成は,選択された荷物箱,水力システム,移動オプション,電気部品に依存します.

適用する

中型・大型廃棄物工場

この機械は,主要廃棄物堆に近くに設置され,掘削機や材料処理機器が走る距離を短縮できます.

衛星リサイクル施設

ボックスシアは,完全な大規模生産ラインを設置することなく,独立したスクラップ処理を必要とする地域収集点をサポートすることができます.

破壊 廃棄物 収集

パイプ,プロファイル,シートメタル,適切に準備された構造の断片は,より管理可能な輸送サイズに縮小することができます.

港と廃棄物輸送センター

この機械は,トラック,コンテナ,その他の輸送システムに荷物を積む前に,大きなスクラップを準備することができます.

鉄鋼製造工場

生産廃棄物は,廃棄物貯蔵所の近くで処理され,収集を待っている散らばった材料の量を減らすことができます.

自動車リサイクル施設

解体され,排出された車両ボディ金属は,鋼鉄工場または粉砕機に転送される前に圧縮され切断することができます.

働き方

1. 容器の切断は,適切な強化された平坦な基礎の上に配置されます.
2. 掘削機は混ざったスクラップを直接積載箱に積みます
3. 液圧圧縮装置は 材料のプロフィールを閉じて 縮小します
4. 圧縮されたスクラップを切断刃に向かって動かす液圧押機.
5. 4000kNのメインシリンダーは刃を材料に駆動する.
6. 切断されたスクラップは指定された収集エリアに放出されます.
7. 押し機は次の切削サイクルのために残った材料を前進させる.
8. 生産要件が変化すると,適切な装備の機械は,停止し準備した後,位置を変えることができます.

選択 する 方法

利用可能な設置スペースをレビューする

積載エリア,掘削機の動き,放出ゾーン,保守アクセス,電気キャビネットの位置を確認します.機械の配置は,通常のスクラップヤードトラフィックを妨げるべきではありません.

積載箱の寸法を選択する

長い箱や拡張箱は,より大きい材料を容量化し,準備作業を削減できます.しかし,機械のサイズ,重量,操作スペースも増加します.

位置 変更 が 必要 で ある か ない か を 決める

機械が敷地内に移動できる場合は,オプションのロール,牽引点,平準化螺栓を元の設計に含めなければならない.

適切な電源設定を選択する

標準モデルでは 74 kW の設置電力を使用する.より重い構造や要求の高い運用条件では,ハイドラウリックと電源の構成がアップグレードされることがあります.

地元 の 気候 を 考え て ください

熱い気候や継続的な動作では,オイルクーラーや改良された水力冷却システムが必要になる.寒い地域では,適切な水力油と低温電気部品が必要になる.

メンテナンス 要求 を 確認

集中式 潤滑 容易 に アクセス できる 水力 部品 交換 できる 磨き プレート や 備用 刃 セット は,日常 メンテナンスの 時間 を 短く する こと が でき ます.

よくある質問

1Q43W-4000は移動式箱シールですか?

機械は,ロール,牽引点,および工業場内での再配置のための水平装置を装備することができる.自動運転機ではないため,動作中に移動してはならない.

2機械にはコンクリート基盤が必要ですか?

通常は平坦で強化された作業面が必要である.正確な基礎と固定方法は,選択された構造,機械の重量および地元の地面条件に依存する.

3荷物箱は拡大できますか?

はい.その長さ,高さ,幅は,顧客のスクラップ寸法,掘削機のサイズ,利用可能な設置スペースに応じて調整できます.

4電気キャビネットは別の位置に設置できますか?

はい.電気キャビネット,水力発電機,操作者の制御装置の位置は,生産前にサイトレイアウトが確認されたときに調整できます.

5中央化潤剤は利用可能ですか?

はい.中央集権 潤滑 システム が 提供 さ れ て いる こと が あり ます.この システム は,通常 の 潤滑 を 簡素 に し,重要な 動く 点 が 定期的に 潤滑 を 受け て いる こと を 保証 する こと に 役立ち ます.

6機械はどうやって運ばれるの?

輸送方法は,最終的な機械の寸法と重量に依存する.いくつかの部品は,輸送およびリフティング要件を満たすために,別々に取り外したり梱包したりすることができます.最終的な構成を確認した後,輸送計画を作成する必要があります..

パーソナライズされたレイアウトのために,利用可能な設置面積,最大スクラップ寸法,掘削機のモデル,ローカル電源,および機械が庭内に再配置する必要があるかどうかを提供してください.
