油圧式水平コンテナスクラップシャー 4000kN 工業用大型油圧システム 製造工場向け重鋼用

製品概要

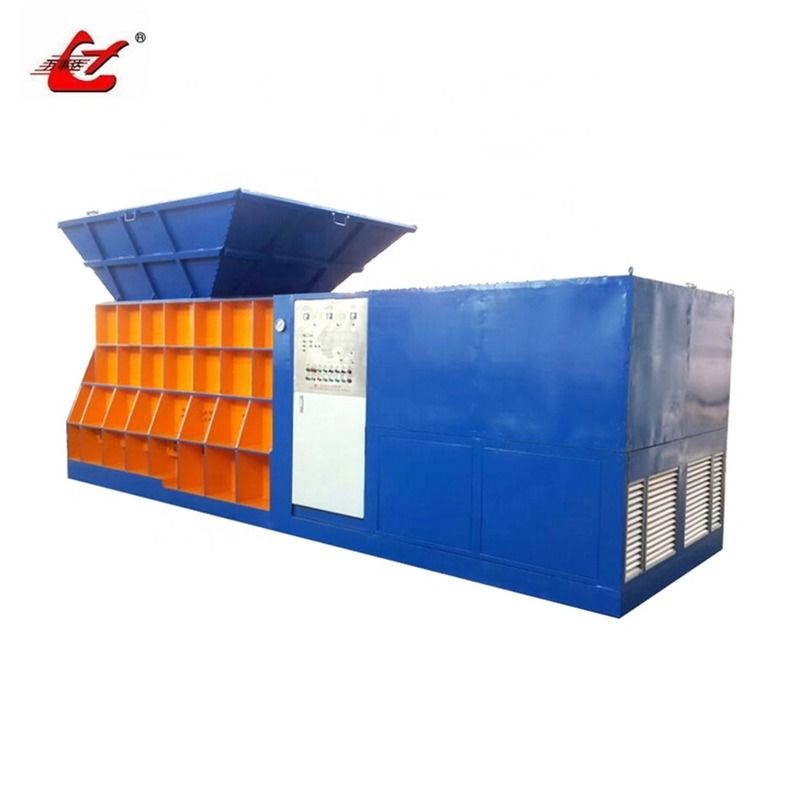

Q43W-4000A 水平コンテナスクラップシャーは、効率、安全性、材料ハンドリングが重要な、連続的かつ大量のスクラップ処理のために設計されています。従来のオープンタイプシャーとは異なり、このボックスタイプシステムは、自動給材、油圧予圧縮、強力なシャーリングを単一の統合ワークフローに組み合わせています。

かさばる混合スクラップを扱うオペレーション向けに設計されたこのモデルは、4000 kN の切断力と 1400 mm の延長ブレードを備えており、予備サイズ調整なしで大型構造用鋼、厚板、ばら積みスクラップを処理できます。密閉されたチャンバー構造は、材料の跳ね返りを最小限に抑え、給材の安定性を向上させるため、自動または半自動生産ラインに特に適しています。

この機械は 74 kW の油圧システムによって駆動され、約 25 MPa で動作し、過酷な条件下で一貫した出力と信頼性の高いパフォーマンスを保証します。空冷式オイルシステムは、水冷式と比較してメンテナンスの複雑さを軽減しながら、長時間の作業サイクルをサポートします。

シンプルなボタン操作と PLC 自動化へのアップグレードオプションを備えた Q43W-4000A は、オペレーションのシンプルさと安全性を維持しながらスループットを拡大したいスクラップ処理業者にとって実用的な選択肢です。

原因

スクラップリサイクルオペレーションが拡大するにつれて、多くの施設は従来の機器の限界に直面しています。

• ばら積み、過大サイズ、または不規則なスクラップを効率的に処理できない
• 手動給材と再配置による頻繁な中断
• バルク材料を扱う際の低スループット
• 露出した切断ゾーンからの安全上の懸念
• 労働集約的なワークフローによる運用コストの増加

これらの問題は、混合スクラップストリームや大量の産業廃棄物を扱う場合に、より顕著になります。

解決策

Q43W-4000A コンテナシャーは、システム指向の設計によりこれらの課題に対処します。

• 連続給材チャンバーにより、材料の無中断入力が可能
• 油圧圧縮により切断効率が向上し、空隙が減少
• 密閉構造により安全性が向上し、材料の飛散が最小限に抑えられます
• 最適化されたブレード長により、大型スクラップの全幅切断が保証されます
• 安定した油圧システムにより、一貫した切断力が得られます
• 空冷によりダウンタイムが削減され、メンテナンスが簡素化されます

これにより、積み込み、圧縮、切断がシームレスに統合された合理化されたプロセスが実現し、全体的な生産性が大幅に向上します。

仕様

応用

この水平シャーは、大規模および産業用スクラップ処理シナリオ向けに設計されています。

• 混合鉄鋼材料を処理するスクラップヤード
• 炉対応スクラップを準備する製鋼所
• 解体された車両ボディの自動車リサイクルライン
• オフカットや不良品を扱う重工業加工ワークショップ

典型的な材料には以下が含まれます。

• 鋼板および厚板
• H形鋼、チャンネル、構造セクション
• 廃車および圧縮スクラップバンドル
• パイプ、チューブ、および不規則な重鋼スクラップ

仕組み

スクラップ材料はコンテナチャンバーに投入され、油圧プッシャーまたは圧縮システムによって材料が圧縮されて高密度のブロックになります。材料が最適な密度に達すると、メインシャーシリンダーがブレードをチャンバー全体に駆動し、スクラップを扱いやすいセクションに切断します。

切断された材料は前面開口部から排出され、次のサイクルが無中断で開始できるようになります。この連続サイクル設計は、スタンドアロンシャーリングシステムと比較してスループットを大幅に向上させます。

選び方

適切なコンテナシャーの選択は、いくつかの運用要因によって異なります。

• スクラップの種類: ばら積み、かさばる、または予備圧縮された材料
• スループット要件: トン/時または日次容量
• 希望する自動化レベル: 手動、ボタン操作、または PLC 統合
• スペースの制約: コンテナシャーには専用の設置エリアが必要です
• 下流プロセス: 炉のサイズまたは輸送要件

混合および過大サイズのスクラップの処理効率を向上させたい施設の場合、4000 kN コンテナシャーは、強力さと生産性のバランスが取れています。

よくある質問

Q1: コンテナシャーは従来のシャーよりもなぜ効率的なのですか？
A: 給材、圧縮、切断を統合し、連続運転を可能にし、手動操作を削減します。

Q2: この機械は未処理のスクラップを直接処理できますか？
A: はい、予備切断なしで、ばら積みおよび不規則なスクラップを処理できるように設計されています。

Q3: 空冷は重負荷オペレーションで十分ですか？
A: はい、空冷システムは長時間の作業に対応できるように設計されており、水冷と比較してメンテナンスが簡素化されています。

Q4: 制御システムはアップグレードできますか？
A: はい、より高い効率とオペレーターの関与を減らすために PLC 自動化を追加できます。

Q5: この機械から最も恩恵を受ける産業は何ですか？
A: スクラップリサイクル、製鋼、自動車解体、重金属加工産業です。
